MERANCANG APLIKASI BERBASIS DBASE MENGGUNAKAN ERD ATAU CLASS DIAGRAM-UML

MERANCANG APLIKASI BERBASIS DBASE MENGGUNAKAN ERD ATAU CLASS DIAGRAM-UML

CLASS DIAGRAM

l  Menggambarkan Objek/Class Pada Sistem

Contoh :

Object Class Program

Tabel Data Pada Database

OBJECT - CLASS DIAGRAM

l  Attribut

l  Operation/Function/Method

l  RelationShip

l  Note / Keterangan (Optional)

CLASS DIAGRAM

 CLASS ICON – CLASS DIAGRAM

RELATION – CLASS DIAGRAM

KARDINALITAS  RELATION – CLASS DIAGRAM

kardinalitas	Arti	Keterangan/Contoh
0..1	Kosong atau satu
0..*	Lebih dari sama  dengan kosong
0..n	Lebih dari sama dengan n, dimana n lebih dari 1	0..3
1	Hanya satu
1..*	Lebih dari sama dengan satu
1..n	Lebih dari sama dengan satu dimana n lebih dari satu	1..5
*	Banyak atau Many
N	Hanya N, dimana N lebih dari satu	9
n..*	Lebih dari sama dengan N dimana N lebih dari satu	7..*
n..m	Lebih dari sama dengan N dan kurang dari sama dengan M. Dimana M dan N lebih dari satu.	3..10

INDIKATOR RELATION – CLASS DIAGRAM

INDIKATOR VARIABLE – CLASS DIAGRAM

+	Public
#	Protected
-	Private
$	Static
/	Drived	Atribut tidak standar
*	Abstrak	Fungsi tidak standar

Contoh

Kasus reservasi tiket pesawat

Reservasi tiket pesawat merupakan suatu proses pembelian tiket pesawat yang dillakukan oleh passanger mulai dari melihat jadwal, pembayaran harga tiket, dan sampai pada tiket yang sudah dicetak dan siap digunakan.

Bentuk ERD

Bentuk UML

passanger

+Noktp:string +Nama:string +Alamat:s: tring +Jeniskelamin: string +telepon:int

Teller

+no_id:int nama:string

Data_penerbangan

+no_per: int +Maskapai:string +kelas:string +asal:string +tujuan:string +tanggal:date +pukul:int +harga : int

tiket

+No_tiket:int +no_telp:int +nama:string +no_per:int +kelas:string +asal:string +tujuan:string +tanggal:date +pukul:int +no_rek:int

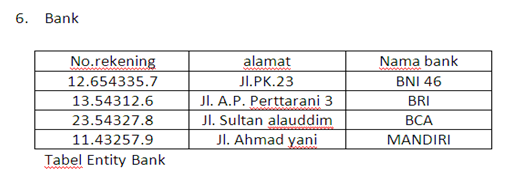

Bank

+No_rek:int +alamat:string +nma_bank:string

login

+user_id:string +password:string

Tabel
